| 產品詳情 | |||
| 旁路柜（單變單/兩變單/三變單/三變三） | |||
|
01 工業UPS旁路柜詳解 |
|||
|
|
|
|
|
|

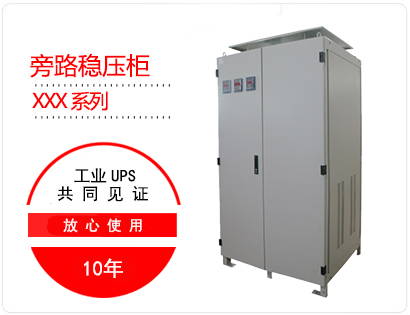

利泰PLG系統專為電廠，石化等大型工業UPS配套生產的旁路柜。 PLG系列由隔離變壓器，補償變壓器，調壓變壓器，傳動機構、電刷接觸系統、控制系統、 可選配置等組成一個完整的備用旁路電源。 |
|||
|
|
|
|
|
|
[咨詢熱線：0755-29179979]
|
|||
|
02 交流不間斷電源（UPS）裝置系統原理圖 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
| 03 旁路柜特點 | |||
|
|
|
|
|
| 1. 結構特點：先隔離后穩壓； | |||
| 2. 顯示載體：方形指針表（標配）； | |||
| 3. 生產特點：根據客戶技術要求定制生產； | |||
| 4. 容量范圍：10kVA~225kVA。 | |||
|
|
|
|
|
|
04 產品布局圖
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 05 技術指標 | |||
|
|
|
|
|
| 基本參數 |
|
其他指標 |
|
| 輸入電壓 | 380V±10%（三相），220V±15%（單相），按需訂制 | 噪聲 | ＜55dB |
| 輸出電壓 | 380V±5%（三相），220V±5%（單相），按需訂制 | 耐壓 | 穩壓器部分對地2000VAC/分無擊穿、無飛弧現象；隔離變壓器部分對地2500VAC/分無擊穿，無飛弧現象 |
| 穩壓精度 | 出廠設定2.5%（1%~5可調） | 相對濕度 | 20%~90% |
| 頻率 | 50Hz/60Hz ±2% | 絕緣電阻 | 整機對地≥2MΩ |
| 效率 |
1.容量＜40KVA≥94%；2.容量40~100KVA≥96%; 3.容量＞100KVA≥98% |
絕緣等級 | B級(F級可定制) |
| 環境溫度 | 0℃~45℃ | ||
| 絕緣等級 | B級（F級可訂制） |
|
|
| 保護功能 | 過壓、欠壓、過流、短路、逆相、缺相 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 06 旁路柜應用 | |||
|
|
|
|
|
| 旁路柜適用電廠、石化、軌道交通等配合大型工業UPS使用。 | |||
|
|
|
|
|
| [咨詢熱線：0755-29179979] | |||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
| 您的同行正在使用 | |||
|
|
|
|
|
|
|
項目名稱 | 青海大美煤業尾氣綜合制烯烴項目 |
|
|
|
客戶要求 | 配套德國AEG工業UPS組成后備旁路電源系統 |
|
|
|
配套數量 | 數量19套 ，功率10-120KVA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
項目名稱 | 常州軌道交通一號線 |
|
|
|
客戶要求 | 旁路穩壓柜要求穩壓類型為：可控硅無觸點類型 |
|
|
|
供貨數量 | 交貨1套（持續供貨中），功率60KVA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
